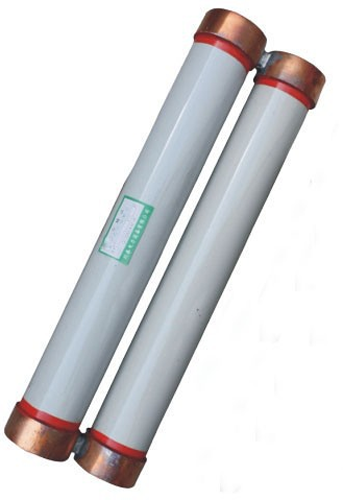

RN3戶內高壓限流熔斷器
-
一、概述
RN3型戶內高壓限流熔斷器，用于電力線路的過載及短路保護。所謂線路就是熔斷器在短路電流達到峰值之前就將其切斷的功能。熔斷特性：當通過熔斷器的電流為其額定電流的1.3倍時，1小時不熔斷。
二、RN3高壓熔斷器結構
RN3型熔斷器是由兩個支柱絕緣子，觸座，及熔絲管，座板等四部分組成。支柱絕緣子安裝在座板上，觸座固定在支柱絕緣子上，熔絲管則放在觸座中固定，但兩端的銅帽繞裝在瓷管上，熔斷管管內熔絲按額定電流的大小，用一根或多根熔絲繞到有棱的芯子上（額定電流小于7.5A的）或繞城螺旋形直接安裝在管內（額定電流大于7.5安的）然后充填石英砂，兩端銅帽用端蓋壓緊，用錫合牢，以保持密封。
當通過過載電流或短路電流時，熔絲立即熔斷，同時產生電弧，石英砂就立即把電弧熄滅，在熔絲熔斷時，彈簧的拉線也同時熔斷，并從彈簧內彈出，這就指示了熔斷器完成任務。
三、RN3-3~35KV高壓熔斷器技術數據
產品型號
RN3-3、6、10
RN3-15、20
RN3-35
額定電壓KV
3
6
10
15
20
35
額定電流A
0.5
三相斷流容量MVA
1000
最大開斷電流KA(有效值)
100
85
50
40
30
17
開斷最大短路電流時，最大電流峰值A
160
300
1000
350
850
700
過電壓倍數
不超過2.5倍工作電壓
熔體管電阻值
100±7
200±10
380±10
重量kg
5.6
12
15.6
熔體管重量kg
0.9
1.6
2.5
四、RN3高壓熔斷器使用說明
●RN3型戶內充石英砂熔斷器，適用于：
（1）海拔高度不高于1000米。
（2）周圍介質溫度不高于+40℃，不低于—40℃。
●RN3型熔斷器，不能在下述環境進行工作：
（1）相對濕度大于95%的戶內場所。
（2）有些燃燒貨爆炸危險的場所。
（3）有劇烈震動，擺動或沖擊的場所。
（4）海拔高度超過2000米的地區。
（5）空氣污穢地區及特殊潮濕場所。
（6）特殊場所（如用于X光線裝置上）
