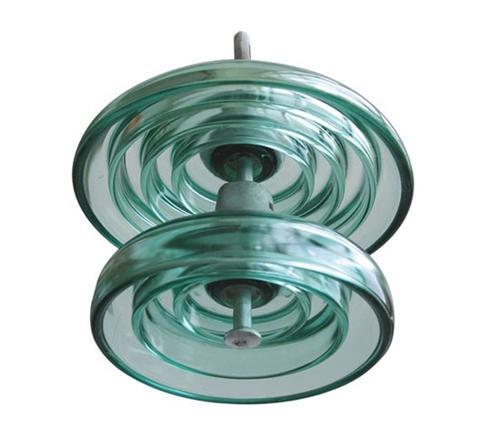

懸式玻璃絕緣子

•

  主要技術參數(shù)表：

  產(chǎn)品型號			公稱直徑 D mm?	結構高度 H mm?	公稱爬電距離? L mm?	聯(lián)接型式	機械破壞負荷 kN	逐個拉伸負荷試驗 kN	工頻濕耐受電壓 kV	雷電沖擊耐受電壓 kV	沖擊擊穿電壓 P.U	工頻擊穿電壓 kV	無線電干擾 μV	可見電暈腳 /帽 kV	工頻電弧試驗	單片凈重 kg
  通用代號	LXY系列	FC系列
  U70BS U70B/127H	LXY2-70	FC70/127	255	127	320	16	70	35	40	100	2.8	130	50	18/22	20kA	3.77
  U70BL U70B/146H	LXY1-70	FC70/146	255	146	320	16	70	35	40	100	2.8	130	50	18/22	?20kA	3.78
  U100BS U100B/127H	?	FC100/127	255	127	320	16	100	50	40	100	2.8	130	50	18/22	?20kA	3.9
  U100BL U100B/146H	LXY-100	FC100/146	255	146	320	16	100	50	40	100	2.8	130	50	18/22	?20kA	4
  U120B/127H	?	FC120/127	255	127	320	16	120	60	40	100	2.8	130	50	18/22	?20kA	3.9
  U120B U120B/146H	LXY-120	FC120/146	255	146	320	16	120	60	40	100	2.8	130	50	18/22	20kA	4.2
  U160BS U160B/146H	LXY4-160	FC160/146	280	146	400	20	160	80	45	125	2.8	130	50	18/22	20kA	6
  U160B U160BM U160B/155H	LXY3-160	FC160/155	280	155	400	20	160	80	45	125	2.8	130	50	18/22	20kA	6.2
  U160BL U160B/170H	LXY-160	FC160/170	280	170	400	20	160	80	45	125	2.8	130	50	18/22	20kA	6.5
  U210B U210B/170H	LXY3-210	FC210/170	280	170	400	20	210	105	45	105	2.8	130	50	18/22	20kA	6.7
  U240B/170H	LXY-240	FC240/170	280	170	400	24	240	120	45	105	2.8	130	50	18/22	20kA	6.8
  U300B U300B/195H	LXY-300	FC300/195	320	195	485	24	300	150	50	155	2.8	130	50	18/22	20kA	10.6
  U420(400)B U420B/205H	LXY-420	FC420/205	360	205	550	28	400	210	55	165	2.8	130	50	18/22	20kA	14
  U550B U550B/240H	LXY-550	FC550/240	380	240	600	32	530	275	55	175	2.8	130	50	18/22	20kA	21.5

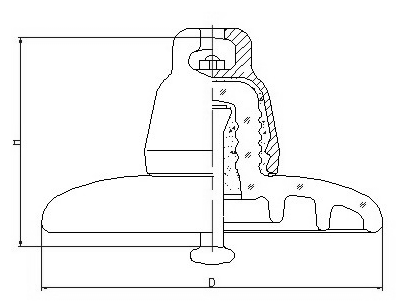

  外形尺寸圖：
