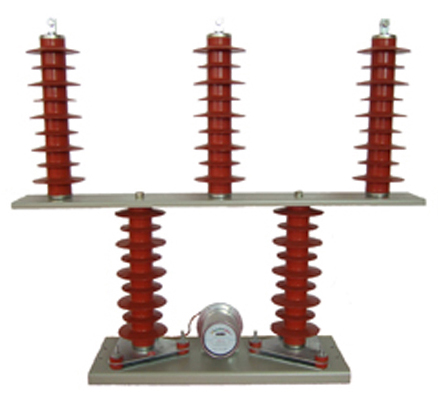

35KV戶外過電壓保護器
-
一、概述
???三相組合式過電壓保護器（三相組合式避雷器）是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，它在限制相地之間過電壓的同時，又對相間過電壓進行有效地限制，廣泛應用于保護真空開關，旋轉電機，并聯補償電容器，發電廠，變電站等等，這種組合式避雷器已運行了十幾年，實踐證明是一種切實可行有效限制相間過電壓的措施，一臺組合式避雷器可起到六臺普通避雷器的作用。由于避雷器內部采用了大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對保護設備能提供可靠的保護，目前已廣泛為電力系統所使用。
二、執行標準
???本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、ZBK 49005-90《交流系統用有串聯間隙金屬氧化物避雷器》、JB/T8459-1996《避雷器產品型號編制方法》。
三、結構特點
1.外形結構小巧，絕緣耐高壓，極大地利用和縮減了使用空間；
2．復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污、憎水性好；
3.結構新穎獨特，技術性能優異，電氣絕緣性能好；
4.高壓電纜接線，保證絕緣強度，安裝靈活 ；
5.體積小，重量輕，節省占地，特別適合在開關柜內安裝。
四、使用條件
1．海拔高度不大于2000m；
2．環境溫度：-40℃～+40℃；
3.電源頻率：48Hz～62Hz；
4．長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓；
5．最大風速不超過35m/s；
6．地震烈度7度及以下地區。
五．型號說明
依照國家標準JB/T8459-1996《避雷器產品型號編制方法》為：
? ?HY ?□ ?□ ?□ ?□ ?– ? ( / ) ?X ?( / )
? ?| ? | ? | ? | ? | ? ? ? ? 1 ? ? ? ? ?2
? ?| ? | ? | ? | ? | ? ? ? ? |----------|
? ?| ? | ? | ? | ? | ? ? ? ? ? ? ? |___________特征數字
? ?| ? | ? | ? | ? |___________________________設計序號
? ?| ? | ? | ? |_______________________________使用場所
? ?| ? | ? |___________________________________結構特征
? ?| ? |_______________________________________標稱放電電流
? ?|___________________________________________產品型式
1．產品型式：YH-表示復合外套（老型號為HY）
2．結構特征：W-表示無間隙 ?C-表示串聯間隙
3．使用場所：Z-表示電站型 ?R-表示保護并聯補償電容器 ?D-表示保護旋轉電動機
4．特征數字：1-表示相對相的特征數字；2-表示相對地的特征數字
六．用戶須知
1．投運前應測量保護器的電氣參數，無間隙測量直流U1mA電壓，有串聯間隙測量工頻放電電壓，其值不能小于廠家規定值；
2. 無間隙保護器還應測量75%U1mA下的泄漏電流，其值不得大于50?A；
3．投運2年后應定期檢測直流U1mA電壓（或工頻放電電壓），并與投運前數值比較，變化率不應大于±5%；
4．運輸，儲存，開箱和安裝時，不得強烈碰撞；
5. 用戶如對保護器有特殊要求（如電纜線長度），可在訂貨時給予注明。
七．安裝
參照外型結構圖進行安裝。在安裝時首先用基礎螺栓固定過電壓保護器的塑料底座，底座直接固定在金屬底板或底架上，四條高壓電纜依照標注分別接在A.B.C端和接地端（或經放電計數器接地）。注意：為了接線方便，A.B.C端的接線相序可任意對調（A、B、C三個單元參數一樣，使用無影響），但接地相單元必需直接接地或經放電計數器（或監測器）接地。
八、三相組合式過電壓保護器型號對照表
目前三相組合式過電壓保護器（三相組合式避雷器）正處于老型號與國家標準JB/T8459-1996《避雷器產品型號編制方法》型號的過渡期，為了便于廣大用戶對所購買的產品合理的選型，避免在使用中產生誤解，我公司現將幾種產品的型號及用途列于下表，供用戶參照使用。?
系統電壓kV
國家標準型號
目前常見的部分老型號
產品使用場所
?
?
無
?
間
?
隙
?
型
?
?
3
YH5WZ-5/13.5×2
TBP-B-3/F TDP-B-3?DGB-Z（S）-5/I
?
電站型
6
YH5WZ-10/27×2
TBP-B-6.3/F TDP-B-6.3?DGB-Z（S）-10/I
10
YH5WZ-17/45×2
TBP-B-10.5/F TDP-B-10.5?DGB-Z（S）-17/I
35
YH5WZ-51/150×51/134
TBP-B-35/F TDP-B-35??DGB-Z-51/I
6
YH5WR-10/27×2
TBP-C-6.3/F TDP-C-6.3??DGB-R-10/I
并聯補償
電容器組
10
YH5WR-17/45×2
TBP-C-10.5/F TDP-B-10.5??DGB-R-17/I
35
YH5WR-51/150×51/134
TBP-C-35/F??TDP-B-35??DGB-R-51/I
6.3
YH2.5WD-8/25×8/19
TBP-A-6.3/F TDP-A-6.3??DGB-M-8/I
電動機
?
?
保護
旋轉
電機
10.5
YH2.5WD-13.5/38.7×13.5/31
TBP-A-10.5/F TDP-B-10.5??DGB-M-13.5/I
6.3
YH5WD-8/25×8/19
TBP-A-6.3/F TDP-B-6.3??DGB-M-8/I
?
發電機
?
10.5
YH5WD-13.5/38.7×13.5/31
TBP-A-10.5/F TDP-B-10.5??DGB-M-13.5/I
13.8
YH5WD-17.5/53×17.5/40
TBP-A-13.8/F TDP-B-13.8??TDB-D-17.5/F
6.3
YH1.5WD-4.8/12
TDF-0-4.8F?TBP-O-4.8F??TDP-O-4.8F
電 機
中性點
10.5
YH1.5WD-8/19
TDF-0-7.6F?TBP-O-8F???TDP-O-7.6F
?
?
有
?
間
?
隙
?
型
3
YH5CZ-3/9.8×2
TCB-Z/3??TCP-B-3 TCF-B-3
?
電站型
6
YH5CZ-7.6/22×2
TCB-Z/7.6 TCP-B-6.3 TCF-B-7.6
10
YH5CZ-12.7/38×2
TCB-Z/12.7 TCP-B-10.5 TCF-B-12.7F
35
YH5CZ-/116×2
TCB-Z/35 TCP-B-35 TCF-B-35F
6
YH5CR-7.6/27×2
TCB-R/7.6 TCP-C-6.3 TCF-C-7.6
并聯補償
電容器組
10
YH5CR-12.7/38×2
TCB-R/12.7 TCP-R-10.5 TCF-R-12.7F
35
YH5CR-51/116×2
TCB-R/35 TCP-R-35 TCF-R-35F
6.3
YH2.5CD-7.6/17×2
TCB-D/7.6 TCP-A-6.3 TCF-B-7.6
電動機
?
?
保護
旋轉
電機
10.5
YH2.5CD-12.7/29×2
TCB-D/12.7 TCP-B-10.5 TCF-D-12.7F
6.3
YH5CD-7.6/17×2
TCB-D/7.6 TCP-B-6.3 TCF-B-7.6
?
發電機
?
10.5
YH2.5CD-12.7/29×2
TCB-D/12.7 TCP-B-10.5 TCF-D-12.7F
13.8
YH5CD-17.5/36×2
TCB-B/13.8 TDP-B-13.8 TDF-D-17.5F
6.3
YH1.5CD-4.8/8.5
TCB-O/4.6??TCP-O-4.6F
電 機
中性點
10.5
YH1.5CD-8/12
TCB-O/7.6??TCP-O-7.6F
