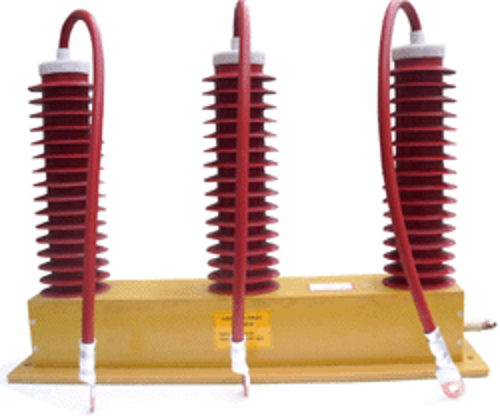

復合式過電壓保護器

•




  一、基本原理
  避雷器是一種過電壓保護器，主要用于保護電力系統、鐵道電氣化系統、通訊系統中的各種電氣設備（變壓器、開關、電容器、阻波器、互感器、發電機、電動機、電力電纜等）免遭大氣過電壓、操作過電壓和工頻暫態過電壓等損壞，是電力系統絕緣配合的基礎。
  金屬氧化物避雷器的其核心元件（電阻片）采用了以氧化鋅為主的先進配方，具有十分優異的非線性（伏—安）特性，即在正常工作電壓之下，通過的電流只有微安級，當遭受到過電壓時，通過的電流瞬間達到數千安培，使避雷器處于導通狀態，釋放過電壓能量，從而有效地限制了過電壓對輸變電設備的侵害。
  傳統的碳化硅避雷器有因陡波放電延遲而引起的陡波放電電壓高、操作波放電分散性大導致操作波放電電壓高等缺點。而氧化鋅避雷器具有良好的陡波響應特性，對陡波電壓無延遲，操作殘壓低，沒有放電分散性等優點。使得陡波、操作波下的保護裕度大大提高，而且在絕緣配合方面，能夠作到陡波、雷電波、操作波的保護裕度接近一致，從而對電力設備提供最佳的保護。
  復合外套金屬氧化物避雷器，采用整體注射成型、兩頭包封工藝，密封性能良好、防爆性能優異，耐污穢免清洗并能減少霧天濕閃發生，耐電蝕、抗老化，體積小、重量經，便于安裝和維護。是瓷套避雷器的更新?lián)Q代產品。

  二、技術標準
  產品生產執行的標準為GB11032-2000（eqv IEC60099-4：1991）
  《交流無間隙金屬氧化物避雷器》、JB/8952-2005《交流系統用復合
  ? 外套無間隙金屬氧化物避雷器》

  三、產品特點
  1、體積小、重量輕，耐碰撞、運輸無碰損，安裝靈活，適合在 開關柜內使用；
  2、特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
  3、爬電距離大，憎水性好，耐污能力強，性能穩定，減少運行維護；
  4、獨特配方的氧化鋅電阻片，泄漏電流小，老化速度慢，使用壽命長。
  5、實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。

  四、產品特點
  電源頻率 ? ? ? 48HZ～62HZ
  環境溫度 ? ? ? -40℃～+40℃
  最大風速?????不超過35m／s
  海拔高度?????不超過2000m
  地震烈度?????不超過 8 度
  覆冰厚度?????不大于 10 mm
  長期施加的電壓不超過其最高持續運行電壓
  太陽光的輻射：太陽最大照射（1.1kW/mm2）
  的影響已在產品型式試驗中予以考慮,如果避雷器
  附近有其它熱源，避雷器的使用需供需雙方協商。

  五、產品特點
  1、體積小、重量輕，耐碰撞、運輸無碰損，安裝靈活，適合在 開關柜內使用；
  2、特殊結構，整體模壓成型，無氣隙、密封性能好，防潮防爆；
  3、爬電距離大，憎水性好，耐污能力強，性能穩定，減少運行維護；
  4、獨特配方的氧化鋅電阻片，泄漏電流小，老化速度慢，使用壽命長。
  5、實配直流參考電壓、方波通流容量和大電流耐受能力都高于國家標準。
