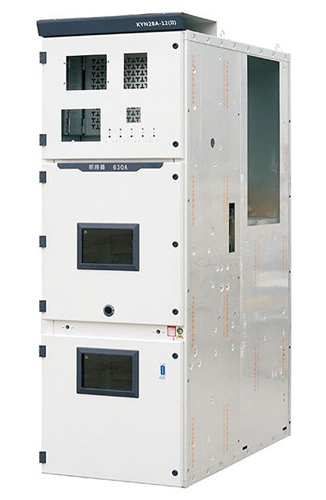

KYN28A-12(II)鎧裝型移開式交流金屬封閉開關設備柜體

概述
KYN28A-12(II)型鎧裝移開式交流金屬封閉開關設備柜體系三相交流50Hz、額定電壓12kV和戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，并具有對電路實行控制、保護和監測等功能。?

結構說明
開關柜按GB3906和GB/T11022標準而設計。隔室結構布局和電氣性能完全延續了KYN28A-12的優點，并在生產工藝、產 品外觀等方面做了眾多改進。整體由柜體和可抽出部件（手車）組成，柜體結構采用敷鋁鋅板或鍍鋅板用螺栓栓接組裝而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm的接地母線。?

主要特點
1、外觀新穎、平整、簡潔，色調統一、厚重，比例協調；
2、具有簡單、可靠的“五防”聯鎖功能，防止誤操作；
3、可配用VS1-12(ZN63A)、VD4、ZN12、3AH、VB2及VEP真空斷路器、VA7真空接觸器等；
4、可配用電壓互感器手車、計量手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性；
5、柜體可靠墻安裝、柜前維護，減少占地面積；
6、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生；
7、電纜室空間充裕、可連接多根電纜；
8、外殼防護等級為IP4X，手車室門打開及各隔室間防護等級為IP2X；
9、材質可選用鍍鋅板或敷鋁鋅板制作；
10、高壓室內的二次線槽采用全金屬防護，運作更安全、可靠；
11、具有更人性化的人機界面，方便操作；
12、可配置電動底盤車及電動接地開關，機械聯鎖自動切換，滿足配網自動化要求。?

柜體尺寸
