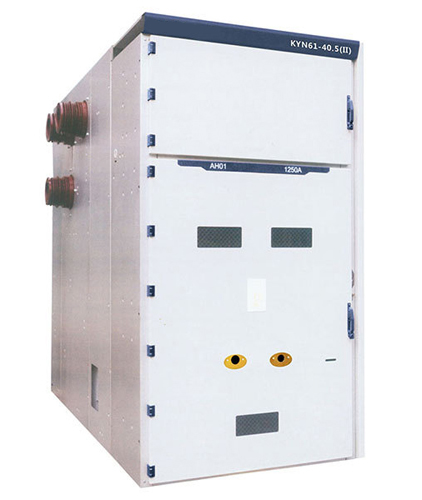

KYN61-40.5(II)鎧裝型移開式交流金屬封閉開關設備柜體(落地式)

概述
KYN61-40.5（II）型鎧裝移開式交流金屬封閉開關設備柜體系三相交流50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，并具有對電路實行控制、保護和監測等功能。?

結構說明
開關柜按GB3906和GB/T11022標準而設計。隔室結構布局延續了KYN61-40.5的優點，電氣性能有較大提升，并在生產工藝、產品外觀等方面做了眾多改進。整體由柜體和可抽出部件（手車）組成，柜體結構均采用敷鋁鋅板或鍍鋅板用螺栓聯接組裝而成，開關柜分隔為斷路器室、母線室、電纜室和儀表室，所有金屬構件均可靠接地，主回路系統的各隔室均有獨立的壓力釋放通道，在電纜室內可設置10×60mm的接地母線。?

主要特點
1、外觀新穎、平整、簡潔，色調統一、厚重，比例協調；
2、具有簡單、可靠的“五防”聯鎖功能，防止誤操作；
3、高壓室內的二次線槽采用全金屬防護，運作更安全、可靠；
4、具有更人性化的人機界面，方便操作；
6、更高的電氣性能，除相間外，其它位置均為空氣絕緣
7、柜體結構采用組裝式，斷路器采用手車落地式結構；
8、手車車架中裝有絲桿螺母推進機構、超越離合器，可輕松移動手車，并能防止誤操作而損壞推進機構；
9、所有操作均在柜門關閉狀態下進行，保障操作人員的安全；
10、電纜室空間充裕，可連接多根電纜，并可架空出線；
11、外殼防護等級為IP3X，手車室門打開及各隔室間防護等級為IP2X；
12、材質可選用鍍鋅或敷鋁鋅板制作。?
